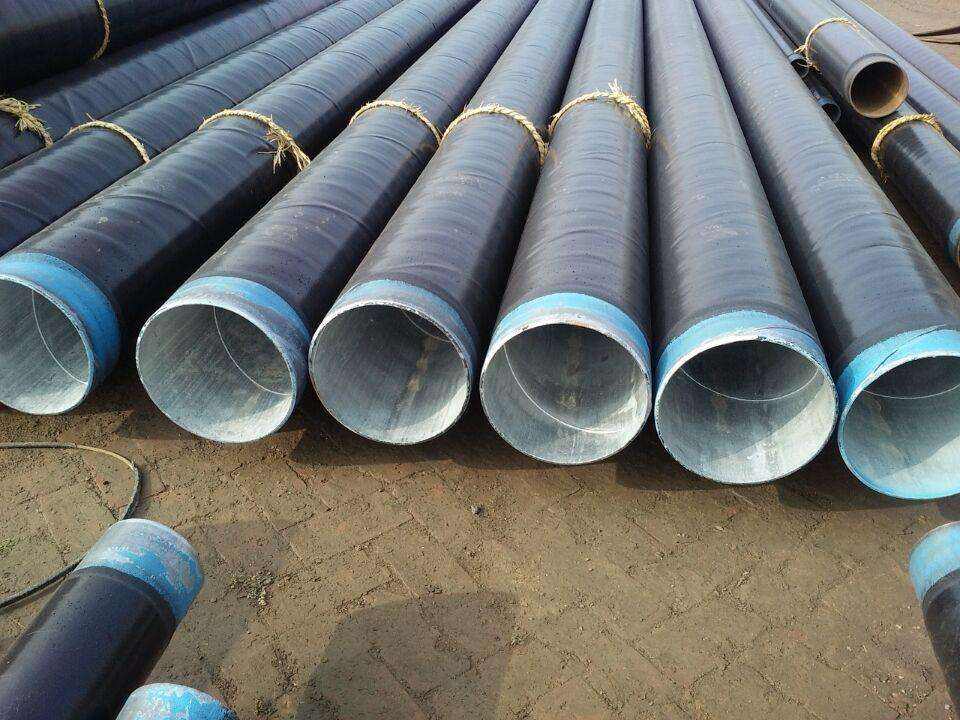

三層結(jié)構(gòu)的3PE防腐鋼管具有很好的耐腐蝕性和耐水性，在各行各業(yè)中得到了廣泛的應(yīng)用，但是這種耐腐蝕鋼管由于腐蝕而容易發(fā)生翹邊。這是因?yàn)?，?dāng)3PE防腐防腐鋼管磨削預(yù)留段聚乙烯層的槽時(shí)，管端焊縫的多余高度未磨削或磨削不平整，將導(dǎo)致環(huán)氧粉末在底部待焊縫的聚乙烯突出部分。一旦將其放置在戶外太長(zhǎng)時(shí)間，焊縫表面的金屬就會(huì)被腐蝕，從而導(dǎo)致邊緣翹起。因此，今天，瑞通管道制造商將向您介紹如何避免鋼管變形。

1.可以適當(dāng)增加聚乙烯層端部環(huán)氧樹脂粉末的長(zhǎng)度，但是要在不影響管口焊接的情況下。長(zhǎng)度增加長(zhǎng)可以有效避免因鋼管堆放時(shí)間縮短，管端金屬腐蝕嚴(yán)重引起的3PE防腐鋼管翹邊。

2.可以在管端金屬裸露處涂刷可焊防銹漆，這種方法適合管道現(xiàn)場(chǎng)周期比較長(zhǎng)的，如果是防腐管露天時(shí)間應(yīng)該應(yīng)該在管端進(jìn)行遮蓋，防止雨水侵蝕，造成管端嚴(yán)重腐蝕。

3.嚴(yán)格控制管端預(yù)留部位焊縫補(bǔ)強(qiáng)的打磨質(zhì)量。

1）從焊接磨削到聚乙烯倒角的開始，應(yīng)有10-20mm平坦的聚乙烯層斷面，且其強(qiáng)度與管體相同，以確保管端聚乙烯槽的擠出和粘結(jié)質(zhì)量。

2）打磨后的焊縫加強(qiáng)筋應(yīng)盡可能與管體齊平，且加強(qiáng)筋不應(yīng)太明顯，以免在研磨聚乙烯層倒角時(shí)將環(huán)氧粉末一起研磨。

4.嚴(yán)格控制焊縫和管體其他部分外部的聚乙烯斜度。環(huán)氧粉末的保留長(zhǎng)度大于20 mm，這是為了防止3PE防腐鋼管因焊縫處環(huán)氧粉末底部的腐蝕而翹曲。

5.保留區(qū)的環(huán)氧粉末涂料應(yīng)保護(hù)整個(gè)管道，以延緩由于管道末端腐蝕而引起的邊緣翹曲。盡量將鋼輪的磨削方法改為加工槽。切削刃的底層應(yīng)由有限的裝置控制，以控制刀具的切削深度，以免在研磨過程中損壞環(huán)氧粉末涂料并影響3PE防腐鋼管的防腐效果。
